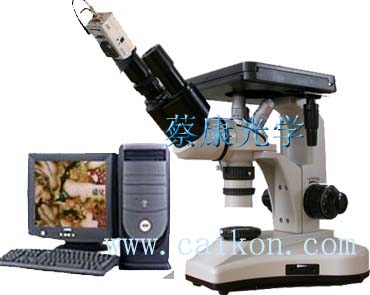

蔡康雙目倒置式金相顯微鏡4XBC 一、儀器的主要用途和特點      蔡康4XBC電腦型雙目倒置金相顯微鏡是將光學顯微鏡技術、優良的光電轉換技術、計算機圖像處理技術緊密地結合在一起而開發研制成功的一項科技產品?？梢栽谟嬎銠C顯示器上很方便地觀察金相圖像，從而對金相圖譜進行分分析,評級等對圖片進行輸出、打印。顯微鏡成像清晰，視野寬廣，整體設計符合人機功能，適合長時間操作?？蓮V泛地應用在工廠或實驗室進行鑄件質量的鑒定。原材料的檢驗或對材料處理后金相組織的研究分析等工作。     本儀器是系倒置式金相顯微鏡，由于試樣被觀察表面與工作臺表面重合，因此與試樣高度無關，便用方便，儀器結構緊湊，儀器底座支承面積較大，彎臂堅固，使儀器的重心較低安放平穩可靠，由于目鏡與支承面呈45度傾斜，使觀察舒適。

二、儀器的主要技術指標 1.目鏡 類別 放大倍數 視場直徑(毫米) 平場目鏡 10X 18 12.5X 15 2.物鏡 類別 放大倍數 數值孔徑(NA) 系統 工作距離(毫米) 消色差物鏡 10X 0.25 干 7.31 半平場消色差物鏡 40X 0.65 干 0.66 消色差物鏡 100X 1.25 油 0.37 3.光學總放大倍數:100X-1250X 4.機械筒長:160毫米 5.粗微動調焦機構: 調焦范圍: 7毫米                    刻度格值:0.002毫米 6.粗動調焦范圍:7毫米 7.機械工作臺:75*50毫米 8.照明燈泡:6v 12w溴鎢燈 9.載物件（直徑）：10，20，42 10.儀器重量：5公斤 11.包裝箱體積：360*246*360毫米 三、儀器主機的成套性 1、顯微鏡主體：　　　　　　 　　　   1臺 2、目鏡10X、12.5X　　　　　　 　　　各2只 3、物鏡10X、40X（平場）、100(油） 　各1只 4、雙目鏡筒　　　　　　　　　　 　　1只 5、10X測微目鏡　　　　　　　　 　　 1只 6、測微尺（0.01）　　　　　　　 　　1片 7、載物臺壓簧　　　　　　　　　 　　1件 8、載物片φ10、φ20、φ42　　　　 　各1片 9、濾色片（黃、綠、灰及磨砂玻璃） 　各1片 10、杉木油　　　　　　　　　　　 　 1瓶 11、燈泡（溴鎢燈） （備用）　　　 　2只 12、保險絲　　　　　　　　　　　 　 1只    四、儀器的組成部分 1、金相顯微鏡4XB　　　　　　 　　　   2、電腦適配鏡 3、彩色攝象器(CCD) 4、A/D轉換器(圖象采集設備) 5、計算機(選購) 五、同類儀器的比較 1、4XB倒置金相顯微鏡 2、4XBC電腦金相顯微鏡 3、4XBD數碼金相顯微鏡
