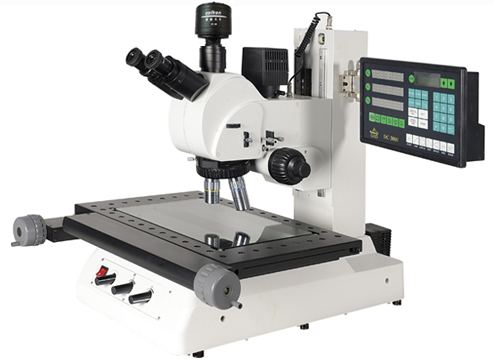

蔡康DMM-450C測量金相顯微鏡
一、蔡康測量金相顯微鏡儀器的主要特點和用途
DMM-450C多功能蔡康測量顯微鏡是半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的。作為蔡康測量金相顯微鏡使用，可用來鑒別、分析、測量各種金屬、合金的組織結構以及半導體、LCD、TFT、PDP、太陽能電池板的檢測。符合人機工程學要求的設計，使您在工作中感到舒適和放松。
DMM-450C電腦型三目蔡康測量金相顯微鏡是將光學顯微鏡技術、良好的光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在計算機顯示器上很方便地適時觀察金相圖像，并可隨時捕捉記錄金相圖片,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。
DMM-450C蔡康測量金相顯微鏡主要用于鑒定和分析金屬內部結構組織,它是金屬學研究金相的重要儀器,是工業部門鑒定產品質量的設備,主要用以鑒別和分析各種金屬及合金的組織結構，應用于工廠或實驗室進行鑄件質量鑒定，原材料的檢驗或對材料處理后金相組織的研究分析等工作。
|
|
|
|
|
| |
| 二、蔡康測量金相顯微鏡儀器的主要技術指標 |
|
技術規格
|
|
|
光學系統
|
無限遠光學系統
|
|
觀察頭
|
正像，30°鉸鏈式，可調瞳距50mm-75mm
|
|
目鏡
|
WF10×/23mm 視場平場目鏡
|
|
WF10×/20mm,帶0.1mm十字分劃板
|
|
物鏡
|
無限遠平場復消色差長工作距離物鏡
5X/0.15（W.D.44mm）
10X/0.30（W.D.44mm）
20X/0.35（W.D.44mm）
50X/0.50（W.D.44mm）
|
|
轉換器
|
帶DIC插孔四孔轉換器，中心可調
|
|
平臺
|
平臺尺寸: 286mm×286mm
|
|
移動范圍：100mm×100mm
|
|
X軸和Y軸快速移動功能
|
|
調焦
|
粗微動同軸調焦，微動規格0.002mm
Z軸升降范圍：150mm
|
|
光源
|
表面照明
帶孔徑光纜和視場光欄的Kohler照明，鹵素燈12V/50W,AC85V-230V,亮度連續可調
輪廓照明；
遠心照明，鹵素燈12V/50W,AC85V-230V,亮度連續可調
|
|
偏光裝置
|
檢偏鏡可360°轉動。起偏鏡、檢偏鏡均可移出光路
|
|
顯示裝置
|
軸數：2軸或3軸
分辨率：0.0005mm
功能：凋零，方向轉換，數據輸出，TTL訊號
電源：AC85V~230V
|
|
檢測工具
|
0.01mm測微尺
|
|
可供附件
|
目鏡：WF10X/25mm、WF15X/17mm、WF20X/12.5mm
|
|
物鏡：95mm平場無限遠復消色差長工作距離物鏡
2X/0.05（W.D.20mm）、100X0.80（W.D.4.0mm）
|
|
Caikon DS-3000二維測量軟件
|
|
專業Caikon DM-3000金相圖像分析軟件
|
|
測微目鏡
|
|
攝影裝置及CCD接口：0.5X、0.57X、0.75X
300萬、500萬、1000萬、1600萬，2000萬像素工業攝象器
|
|
|
|
|
|
| 三、蔡康測量金相顯微鏡儀器的組成部分 |
1、蔡康測量金相顯微鏡DMM-450
2、電腦適配鏡
3、數字彩色攝像器(CCD)
4、打印機（選購）
5、計算機(選購) |
|
|
| 四、蔡康測量金相顯微鏡同類儀器的比較 |
1、DMM-450蔡康測量金相顯微鏡
2、DMM-450C電腦蔡康測量金相顯微鏡
|
| |
| |
