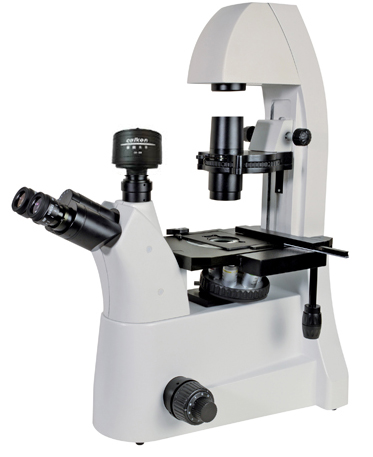

蔡康LED倒置顯微鏡XDS-700C
一、儀器的主要用途和特點
蔡康XDS-700系列倒置顯微鏡集合了優良的無限遠顯微光學系統與現代高品質顯微觀察方法，可以輕松實現明視場、相位相襯、偏振光、LED落射熒光等觀察功能、為生物學、醫學等領域的教學研究與檢測分析提供了高效、完整的系統解決方案，也使顯微觀察變得更為輕松愉悅。
▲.采用無限遠正像顯微光學系統；
▲.全新設計的長工作距離平場消色差物鏡，具有寬廣的視野與平坦度；
▲.45度傾斜三目觀察頭，雙目簡筒可任意角度旋轉，滿足不同操作者的要求。
▲.工作平臺操控系統采用萬向活動關節結構，載物托板間隔可自由調整，滿足不同樣品觀察需要。
▲.透射照明系統，可選擇3W高亮度LED耦合照明；
XDS-700C數碼型倒置顯微鏡是將光學顯微鏡技術、良好的光電轉換技術、數碼成像技術緊密地結合在一起而開發研制成功的一項高科技產品。既可人工觀察顯微圖像,又可以在數碼相機顯示器上很方便地適時觀察顯微圖像，并可隨時捕捉記錄觀察圖片,從而對觀察圖像進行分析,處理等,還可以保存或打印出高像素圖像照片。
|
|
|
|
|
| |
| |
| 二:XDS-700C倒置顯微鏡儀器的主要技術指標 |
|
蔡康XDS-700C倒置生物顯微鏡采用優良的無線遠光學系統，配置長工作距離平場物鏡與寬視場目鏡，緊湊穩定的高剛性主體，充分體現了限位操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。儀器適合于對細胞組織、透明液態組織的顯微觀察，也可對培養皿中的培養組織進行動態顯微觀察。可應用于科研院所、高等院校、醫療衛生、檢驗檢疫、農牧乳業等部門。
|
技術規格
|
|
光學系統
|
無限遠光學系統
|
|
觀察頭
|
45°鉸鏈?zhǔn)饺浚烧{(diào)瞳距50mm-75mm
|
|
目鏡
|
寬視場平場目鏡WF10×/22mm
|
|
物鏡
|
平場無限遠復消色差大數值孔徑長工作距離物鏡
4×/0.15（W.D.21.6mm) ，蓋玻片厚度1.5mm
10×/0.3（W.D.3mm,相襯），蓋玻片厚度1.5mm
20×/0.5（W.D.4.27mm,相襯），蓋玻片厚度1.5mm
40× /0.60（W.D.2.23mm），蓋玻片厚度1.5mm
|
|
轉換器
|
六孔轉換器
|
|
平臺
|
機械移動式載物臺
|
|
平臺尺寸：305mm×180mm
|
|
移動范圍：75mm×40mm
|
|
低位XY調節手輪
|
|
調焦
|
粗微動同軸調焦，微動格值0.001mm
|
|
光源
|
3WLED,亮度連續可調
|
|
聚光鏡
|
阿貝聚光鏡，工作距離28mm
|
|
相襯裝置
|
相襯轉盤（28mm），對中望遠鏡
|
|
濾色片
|
藍、綠、黃、磨砂玻璃
|
|
可供附件
|
目鏡：WF10×/20mm，帶0.1mm十字分劃板
WF15×/17mm、WF20×/12.5mm
|
|
阿貝聚光鏡，工作距離70mm，想成轉盤（70mm）
|
|
攝影裝置及CCD接口：0.5X、0.57X、0.75X
|
|
平場無限遠復消色差大數值孔徑長工作距離物鏡：
4X/0.15(W.D.21.6mm)、40X/0.60（W.D.2.23mm）
|
|
500萬、1000萬、1600萬像素專業攝像機
|
|
彩色1/1.8寸數字CCD攝像機
|
|
圖像分析軟件
|
|
|
|
| 三、系統的組成 |
1、倒置顯微鏡XDS-700
2、C接口
3、數碼適配鏡
4、專業級彩色數字?jǐn)z象器
5、計算機（選購） |
|
|
|
|
| 四、選購部分 |
1.MiVnt顯微圖像分析軟件
2.1000萬像素成像器,1600萬像素成像器
3.倒置顯微鏡數碼成像系統 |
|
|
| 五 、同類儀器的比較 |
1、XDS-600C倒置顯微鏡
2、XDS-600D倒置顯微鏡
3、XDS-500C倒置顯微鏡
4、XDS-500D倒置顯微鏡 |
|
| |
| 七、倒置熒光顯微鏡的原理及其應用 |
熒光顯微鏡就其光路來分有兩種 1．透射式熒光顯微鏡: 激發光源是通過聚光鏡穿過標本材料來激發熒光的。常用暗視野集光器，也可用普通集光器，調節反光鏡使激發光轉射和旁射到標本上．這是比較舊式的熒光顯微鏡。其優點是低倍鏡時熒光強，而缺點是隨放大倍數增加其熒光減弱．所以對觀察較大的標本材料較好。
2．落射式熒光顯微鏡這是近代發展起來的新式熒光顯微鏡，與上不同處是激發光從物鏡向下落射到標本表面，即用同一物鏡作為照明聚光器和收集熒光的物鏡。光路中需加上一個雙色束分離器，它與光鈾呈45。角，激發光被反射到物鏡中，并聚集在樣品上，樣品所產生的熒光以及由物鏡透鏡表面、蓋玻片表面反射的激發光同時進入物鏡，反回到雙色束分離器，使激發光和熒光分開，殘余激發光再被阻斷濾片吸收。如換用不同的激發濾片／雙色束分離器／阻斷濾片的組合插塊。此種熒光顯微鏡的優點是視野照明均勻，成像清晰，放大倍數愈大熒光愈強。
熒光顯微鏡使用方法 1．打開燈源，超高壓汞燈要預熱幾分鐘才能達到亮點。 2．透射式熒光顯微鏡需在燈源與聚光器之間裝上所要求的激發濾片，在物鏡的后面裝上相應的阻斷濾片。落射式熒光顯微鏡需在光路的插槽中插入所要求的激發濾片／雙色束分離器／阻斷濾片的插塊。 3．用低倍鏡觀察，根據不同型號熒光顯微鏡的調節裝置，調整光源中心，使其位于整個照明光斑的中央。 4．放置標本片，調焦后即可觀察。 使用中應注意：末裝濾光片不要用眼直接觀察，以免引起眼的損傷；用油鏡觀察標本時，必須用無熒光的特殊油鏡；高壓汞燈關閉后不能立即重新打開，需經5分鐘后才能再啟動，否則會不穩定，影響汞燈壽命。
(三)觀察 在示教臺上的熒光顯微鏡下用藍紫光濾光片，可見經0.01％的丫啶橙熒光染料染色的細胞，細胞核和細胞質被激發產生兩種不同顏色的熒光(暗綠色和橙紅色)。 |
