蔡康GCK-HD高清工業硬管內窺鏡
高清光學硬管鏡GCK-HD系列
蔡康工業光學硬管鏡采用優良的技術生產工藝，嚴格遵行工業檢驗標準，使用不銹鋼材料制造，
光學零部件全部采用耐磨材料，棒狀透鏡使視野明亮，像質清晰。本廠工業光學硬管鏡有以下
突出優點：
（1）高亮度 （2）大視野 （3）低畸變 （4）小相差
|
直徑mm
|
工作長度mm
|
視向角
|
視場角
|
|
Φ1.9
|
70
|
130
|
|
|
|
|
|
0°
|
≥40°
|
|
Φ2.4
|
70
|
130
|
|
|
|
|
|
0°
|
≥40°
|
|
Φ2.7
|
50
|
100
|
110
|
175
|
190
|
250
|
330
|
0°30°70°
|
≥60°
|
|
Φ3
|
50
|
100
|
110
|
180
|
190
|
250
|
330
|
0°30°70°
|
≥60°
|
|
Φ4
|
50
|
175
|
302
|
374
|
476
|
560
|
|
0°30°70°90°
|
≥60°
|
|
Φ5
|
180
|
200
|
310
|
430
|
560
|
|
|
0°30°70°90°
|
≥60°
|
|
Φ6
|
200
|
210
|
330
|
360
|
470
|
|
|
0°30°70°90°
|
≥70°
|
|
Φ8
|
180
|
330
|
360
|
470
|
|
|
|
0°30°70°90°
|
≥70°
|
|
Φ10
|
320
|
540
|
760
|
1000
|
|
|
|
0°30°70°90°
|
≥70°
|
光學硬管鏡（剛性內窺鏡）有許多不同的規格，外徑從2.7毫米一直到10毫米，工作長度
從54毫米一直到600毫米，視向角有0度、30度、70度、90度等等，我廠可為客戶定制各
種規格光學硬管鏡。
可選配CCD攝像系統，配上CCD可直接在屏幕上顯示
視頻接口：采用32mm標準目鏡罩，加配光學卡口可與任何CCD攝像連接照明：
照 明：臺式光源或便攜式光源
原理概述和技術組成：
蔡康高清工業內窺鏡采用技術標準:JB/T11130-2011來檢驗生產，GCK-HD系列高清工業內窺鏡
是蔡康光學內窺鏡研發中心專業研發臺式高清工業內窺鏡，廣泛應用于大批量工件檢驗，可直
接視頻連接監視器或者顯示器，大屏幕觀察，不容易疲勞， 自如觀察目標，該高清內窺鏡象質
清晰，控制靈活，具體詳細資料如下：
(1)高清CCD，1/2.8和1/1.8兩種規格，有支持拍照錄像和不支持拍照錄像兩種規格
(2)色彩，高亮度，高清晰度，1080P
(3)傳輸采用同軸無損傳輸，全過程圖像高清，所見即所得，所見即所拍，所見即所錄，P60高速
幀率,無拖尾滯后現象
(4)支持HDMI和VGA多種高清數字輸出，不需要PC，直接接顯示器。
(5)高清 500萬拍照。
帶拍照的高清CCD模組參數：
|
CCD傳感器
|
1/1.8
|
1/2.8
|
|
輸出分辨率
|
1920*1080P、1920*1080I、1280*1024、1280*720
|
|
基本功能
|
色彩校正、白平衡、亮度調節、銳利度調整、對比度、降噪、自動增益
|
|
高級功能
|
快捷設置、邊緣增強、測光模式、圖像偏移、場景保存
|
|
錄像拍照
|
不支持
|
|
輸出接口
|
1*HDMI、1*DVI、1*VGA、1LVDS、1*CVBS、1*RJ45、2*RS232
|
|
尺寸
|
攝像模組：直徑25mm 主板: 132*95mm
|
|
像素
|
200萬
|
|
顯示器尺寸
|
標配15英寸顯示器
|

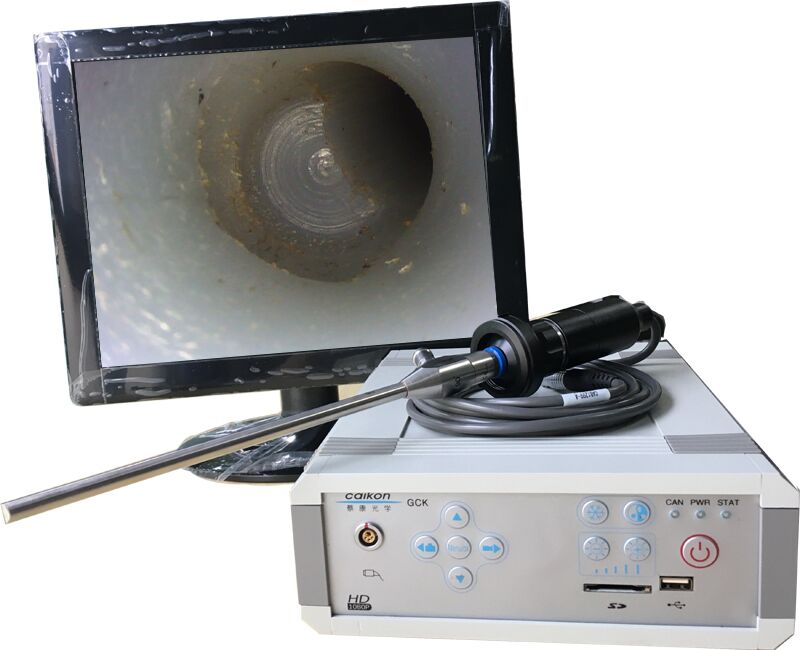

蔡康高清工業內窺鏡GCK-HD組成部件：
蔡康硬管鏡，CCD轉換器，高清攝像機，同軸傳輸線，電源，顯示屏
蔡康，專業生產GCK-HD高清工業硬管內窺鏡，管道內窺鏡，汽車內窺鏡，手持
式工業內窺鏡，發動機檢測內窺鏡。 |
